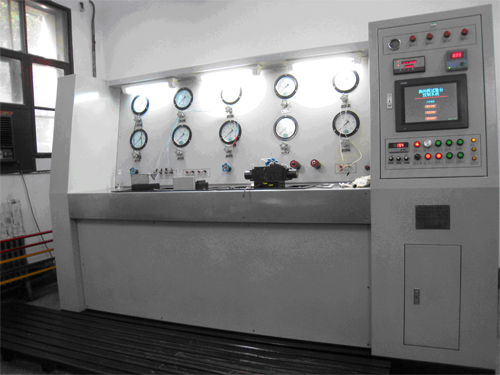

液压阀试验台架通常采用柜式结构,液压试验系统、液压测试传感器、漏油回收系统安装在柜内,试验台面上装有压力表、压力表开关、测量一次仪表、试验件连接油口和试验平台等,可方便地连接被试元件,并获得测量参量,而且便于现场对试验过程及参数变化观测。试验参数通过传感器、数据采集与工控机实现静动态数据采集、处理、打印压力损失曲线、内泄漏曲线、安全阀等压力特性曲线、换向阀微动特性曲线和安全阀瞬态响应特性曲线、试验报告和数据管理等

试验项目:
①主安全阀设定压力验证②换向性能③中位泄漏试验④换向位泄漏试验⑤耐压试验

性能参数:
   满足标准   JB/ 8729.2-1998《液压多路换向阀试验方法》
   总功率   55KW,75KW,90KW,132KW,160KW
   试验压力   0~40MPa
   流量范围   0~500L/min
   转速范围   0~3000r/min
   系统温度控制模式   水冷、电冷

结构组成:
泵站、液压试验系统、试验台架、加载台架、漏油回收泵站、电气控制系统及计算机数据采集系统等组成。

适用范围:
多路换向阀、流量放大阀、变速阀等

关键词:液压试验台,液压阀试验台
